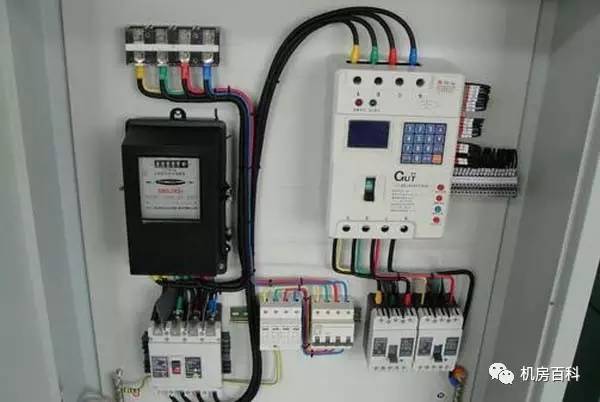

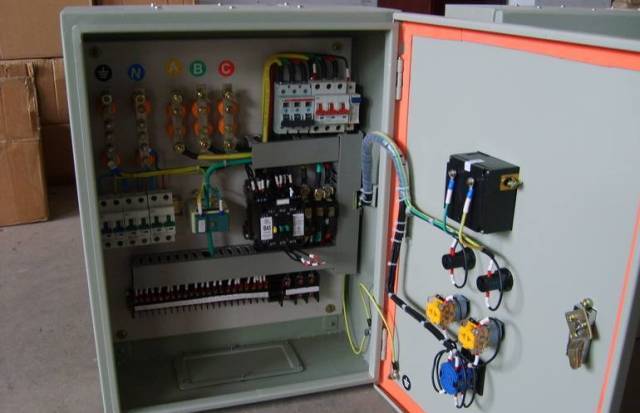

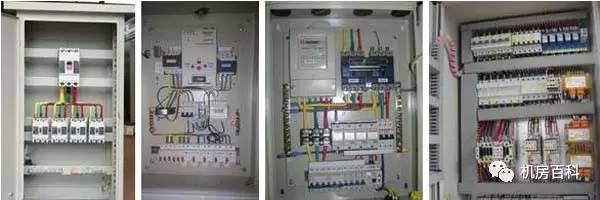

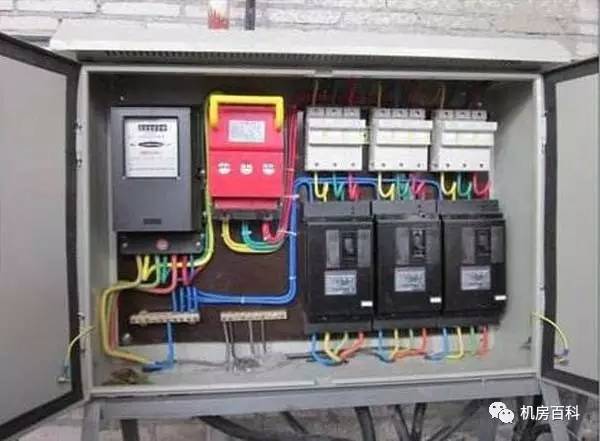

“配電箱”，也稱為配電柜，是電機控制中心的通用名稱。配電箱是將開關設備、測量儀器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上，根據電氣接線要求形成一個低壓配電裝置。

配電箱的目的

便于電路故障時的管理和維護。配電箱和配電柜配電盤是成套設備，用于集中安裝開關、儀表等。

常用的配電箱是由木頭或鐵板制成的，而現在各處的耗電量都相當大，所以鐵的使用仍然較多。配電箱的目的:當然，停止和傳輸電是很方便的，并且在測量和判斷電的停止和傳輸方面起作用。

配電箱成分主要分為兩部分

一個是成套部件，即配電箱外殼及其相關附件。

二是電氣元件及相關附件，即空氣開關及其所需附件。

機柜由以下部分組成

I .斷路器

斷路器:兩個開關都是配電柜的主要元件，常用的有空氣開關、漏電開關和雙電源自動轉換開關

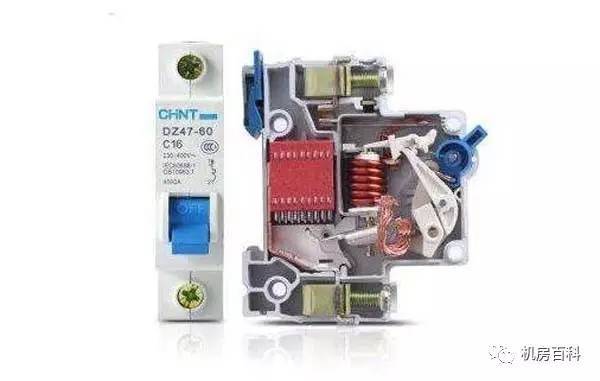

1.空氣開關:

A.空氣開關的概念:

空氣開關也是空氣開關，在電路中接通、斷開并攜帶額定工作電流和短路、過載等故障電流，在電路和負載過載、短路、欠壓的情況下，可以快速斷開電路，實現可靠保護。

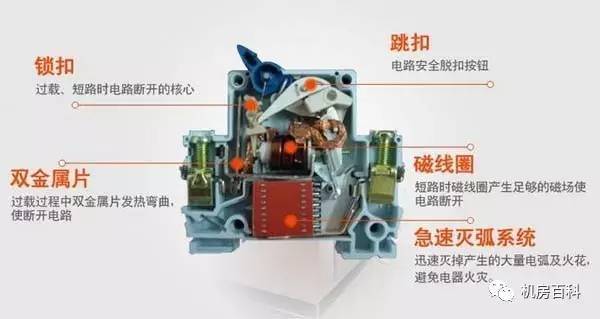

斷路器的動觸頭、靜觸頭和觸桿有多種設計，但主要目的是提高斷路器的分?jǐn)嗄芰ΑＤ壳埃媚撤N接觸結構來限制斷路時短路電流峰值的限流原理，對提高斷路器的分?jǐn)嗄芰ζ鸬搅嗣黠@的作用，得到了廣泛的應用。

B.空氣開關的工作原理:

自動空氣開關，也稱為低壓斷路器，可用于接通和斷開負載電路，也可用于控制不頻繁啟動的電機。它的功能相當于開關、過流繼電器、失壓繼電器、熱繼電器、漏電保護器和其他電器的部分或全部功能的總和。它是低壓配電網中重要的保護電器。

自動空氣開關具有多種保護功能(過載、短路、欠壓保護等)等優點。)，動作值可調，分?jǐn)嗄芰Ω撸僮鞣奖?，安全等。，所以它目前被廣泛使用。

2.漏電保護開關:

A.漏電保護開關的概念:

它不僅具有漏電保護功能，還能在人們接觸帶電線路時跳閘，確保人身安全。它是漏電保護器的主要功能。如果電氣設備絕緣不良，向外殼漏電，漏電保護器將跳閘，以防止人體接觸和觸電。同時，具有電流中斷、過載保護和短路保護功能。

B.漏電保護開關的工作原理:

漏電保護器工作原理圖。LH是一種零階電流互感器，由坡莫合金制成的鐵芯和纏繞在環形鐵芯上的次級線圈組成。電源的相線和零線穿過圓孔成為零序變壓器的初級線圈。變壓器的后出線是保護范圍。

C.漏電保護開關的作用:

1、當電氣設備或電路發生漏電或接地故障時，可在人未觸及前切斷電源。

2.人體接觸帶電物體時，可在011秒內切斷電源，從而降低電流對人體的傷害程度。

3.漏電引發的火災事故是可以預防的。

3.雙電源自動轉換開關:

雙電源自動轉換開關的概念；

雙電源自動轉換開關是電源選擇和選擇的自動轉換系統。當首先電路出現故障時，雙電源自動轉換開關自動切換到第二電路向負載供電。如果第二個電路出現故障，雙電源自動轉換開關自動切換到首先個電路向負載供電。

適用于不間斷電源-不間斷電源、不間斷電源-發電機、不間斷電源-市電、市電-市電等任意兩種電源的連續電源轉換。

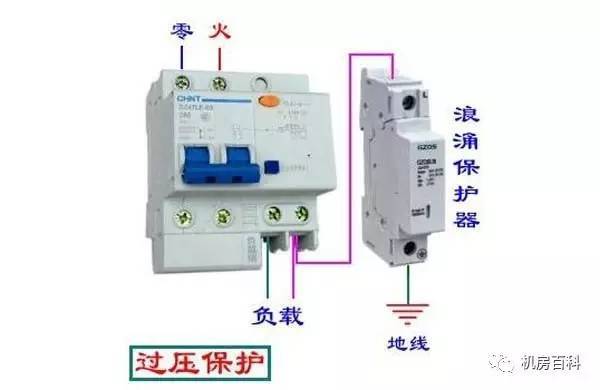

第二，電涌保護器:

A.電涌保護器的概念:

電涌保護器也稱為防雷裝置，是為各種電子設備、儀器和通信線路提供安全保護的電子設備。當由于外部干擾在電路或通信電路中突然產生尖峰電流或電壓時，浪涌保護器可以在很短的時間內進行分流，從而避免浪涌對電路中其他設備的損害。

B.基本浪涌知識:

電涌保護器系統的主要功能是保護電子設備免受“電涌”的影響。因此，如果你想知道電涌保護器的功能，你需要知道兩個問題:什么是電涌？為什么電子設備需要它們的保護？

浪涌也稱為突波。顧名思義，浪涌是超過正常工作電壓的瞬時過電壓。從本質上說，浪涌是一種只在十分之幾百萬秒內出現的尖銳脈沖。浪涌可能由重型設備、短路、電源開關或大型發動機引起。

浪涌或瞬態電壓指的是在電能流動過程中大大超過其額定水平的電壓。

在美國，一般家庭和辦公室環境中布線的標準電壓是120伏。如果電壓超過120伏，就會出現問題，電涌保護器有助于防止問題損壞計算機。

C.電涌保護器的作用:

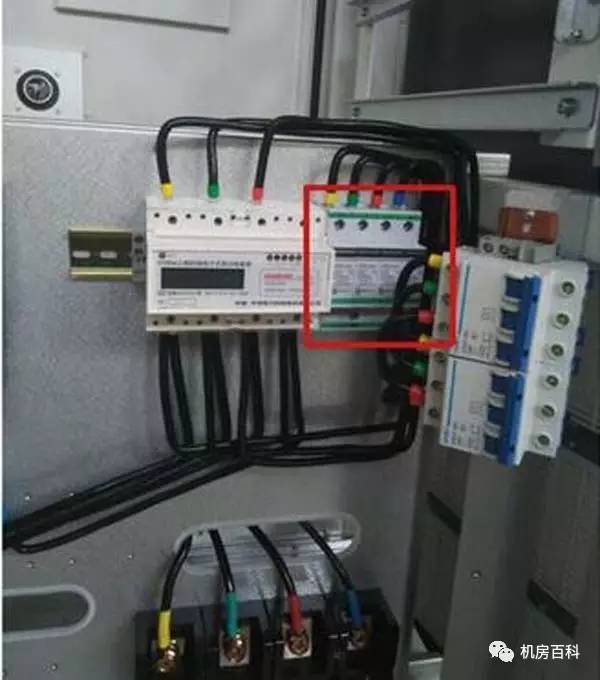

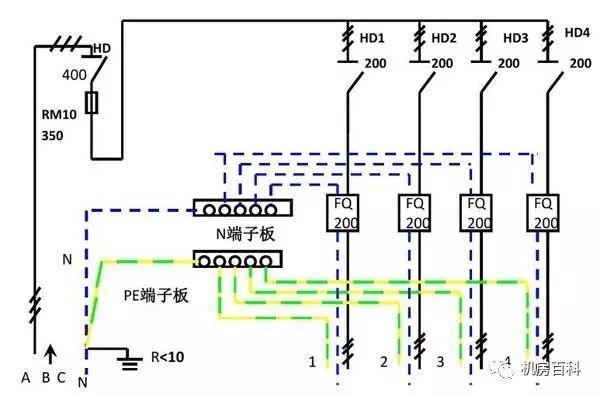

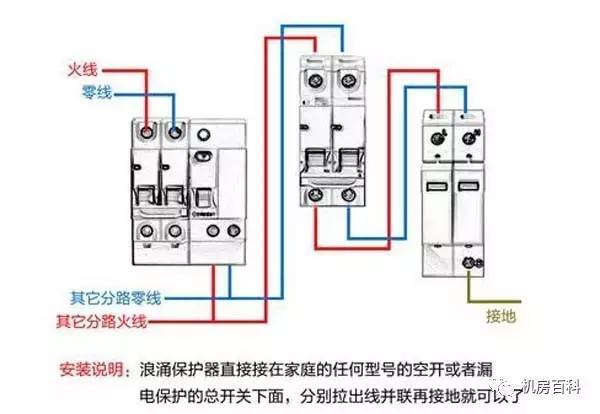

首先道防線應該是一個連接在用戶供電系統引入線的每一相和地之間的大容量電涌保護器。一般來說，這種級別的功率保護器要求較大沖擊容量大于100千伏安/相，要求的極限電壓應小于2800伏。我們稱之為一級功率浪涌保護器(SPD)。

這些電源電涌保護器專門設計用于承受由閃電和感應閃電引起的大電流和高能量電涌能量吸收，并可將大量電涌電流分流至地面。它們只為中級保護提供有限的電壓(當浪涌電流流過電涌保護器時，線路上的較大電壓變?yōu)橛邢揠妷?，因?yàn)橐患?jí)保護器主要吸收大浪涌電流。僅靠它們無法完全保護供電系統內的敏感電氣設備。

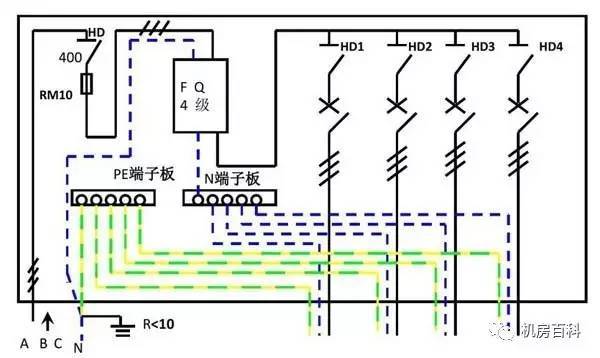

第二道防線應該是安裝在分流配電設備上的電涌保護器，為重要或敏感的電氣設備供電。

這些電涌保護器能更好地吸收通過用戶電源入口的電涌放電器的剩余電涌能量，并對瞬態過電壓有很好的抑制效果。這里使用的電涌保護裝置要求較大沖擊容量為40KA/相或更大，要求的極限電壓小于2000伏。我們稱之為二級電涌保護器。受二級保護時，一般用戶供電系統能滿足電氣設備的運行要求。

較后一道防線可以在電氣設備的內部電源部分使用內置的電涌保護器，以完全消除由小瞬變引起的瞬變過電壓。

此處使用的電涌保護裝置要求較大沖擊容量為20KA/相或更小，要求的極限電壓應小于1800伏。對于一些特別重要或敏感的電子設備，有必要設置第三級保護。同時，它還可以保護電氣設備免受系統內部產生的瞬態過電壓的影響。

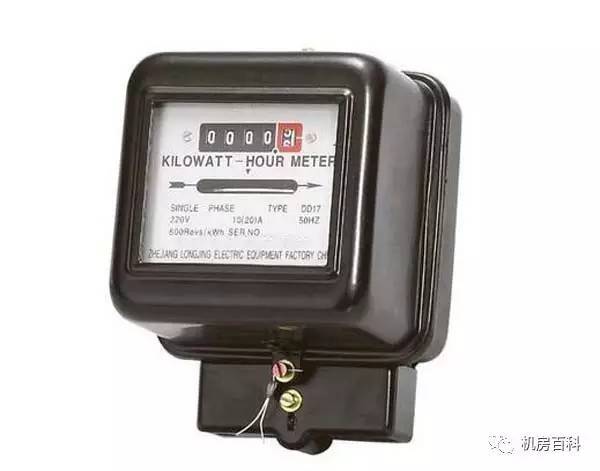

三、電度表:

A.電能表的概念:

電工常用的電能表是一種測量電能的儀器，俗稱電度表。

B.電能表的工作原理:

(1)機械式電能表的工作原理:當電能表接入電路時，電壓線圈和電流線圈產生的磁通量通過圓盤。這些磁通量在時間和空間上相位不同，在磁盤上分別感應出渦流

由于磁通量和渦流之間的相互作用，旋轉扭矩導致盤旋轉，并且由于磁鋼的制動作用，盤的旋轉速度達到均勻運動。

因?yàn)榇磐颗c電路中的電壓和電流成正比，所以磁盤在它的作用下以與負載電流成正比的轉速移動。圓盤的旋轉通過蝸桿傳遞給儀表。電表的指示器是電路中使用的實際電能。

(2)電子式電能表的基本原理:

電子電度表使用電子電路/芯片來測量電能。

用分壓電阻或電壓互感器將電壓信號轉換成可用于電子測量的小信號，用分流器或電流互感器將電流信號轉換成可用于電子測量的小信號，用專用電能測量芯片將轉換后的電壓和電流信號進行模擬或數字相乘，積累電能，然后輸出頻率與電能成正比的脈沖信號；

脈沖信號驅動步進電機驅動機械儀表顯示，或送至微機進行數字顯示。

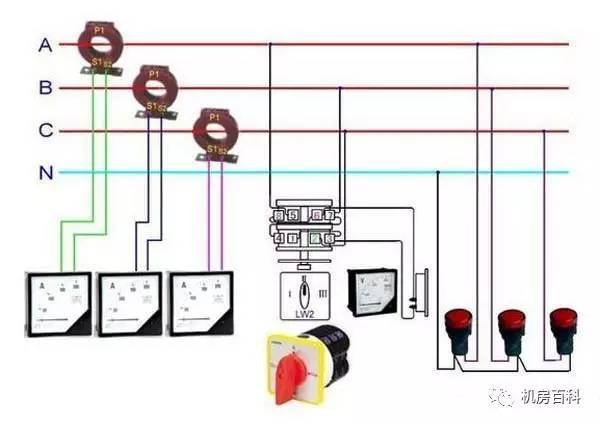

四.電流表:

A.電流表的工作原理:

電流表是根據磁場中通電導體上的磁場力的作用而制成的。當電流通過時，電流沿著彈簧和轉軸通過磁場，電流切斷磁感應線，線圈在磁場力的作用下偏轉，帶動轉軸和指針偏轉。

因?yàn)榇艌?chǎng)力的大小隨著電流的增加而增加，所以電流的大小可以通過指針的偏轉程度來觀察。這叫做磁電安培計。

B.電流表的使用規則:

(1)電流表要串聯在電路中(否則短路。)；

(2)測得的電流不得超過電流表的測量范圍(試著觸摸它，看它是否超過測量范圍)。)；

(3)絕對不允許在不使用電器的情況下將電流表連接到電源的兩極(電流表的內阻很小，相當于一根電線)。如果電流表連接到電源的兩極，如果它是輕的，指針將傾斜，如果它是重的，電流表，電源和電線將被燒毀。)。

(4)查看表針停留位置(必須從前面觀察)

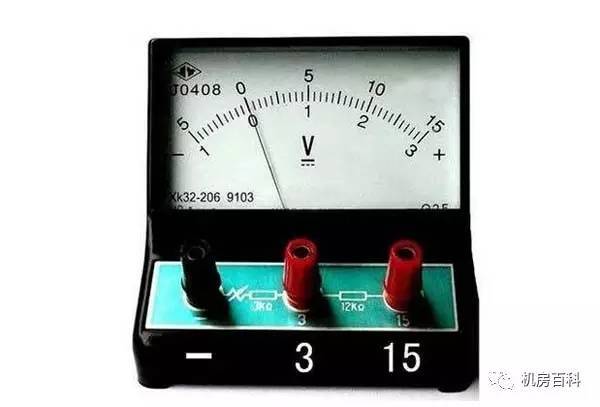

V.電壓表:

A.電壓表的概念:

電壓表是測量電壓的儀器。伏特計-伏特計符號:V是常用的。靈敏的電流計里有一塊永久磁鐵。由導線組成的線圈串聯在檢流計的兩端之間。線圈放置在永磁體的磁場中，并通過傳輸裝置連接到儀表的指針。電壓表是一個相當大的電阻，理想情況下被認為是開路。

B.電壓表的工作原理:

電壓表和電流表裝配在一起，電流表的內阻很小。如果串聯一個大電阻，電壓表可以直接連接到需要測量電壓的兩點。根據歐姆定律，電流表顯示的電流與外部電壓成正比，因此可以測量電壓。

C.電壓表的使用:

電壓表可以直接測量電源電壓。使用電壓表時，應將其并聯在電路中。使用電壓表時應注意以下幾點:

(1)測量電壓時，電壓表必須并聯在被測電路的兩端；

(2)正確選擇測量范圍，測量電壓不得超過電壓表的測量范圍。使用時，它并聯在電路中；如果串聯，則測量電源的電動勢。

但是，上述組件都是2+中較基本的組件，其他組件將根據2+的不同用途和2+的使用要求添加，如交流接觸器、中間繼電器、時間繼電器、按鈕、信號指示器、KNX智能開關模塊(帶容性負載)和后臺監控系統、智能消防疏散照明和后臺監控系統、電氣火災/漏電監控探測器和后臺監控系統、電動助力電池等。

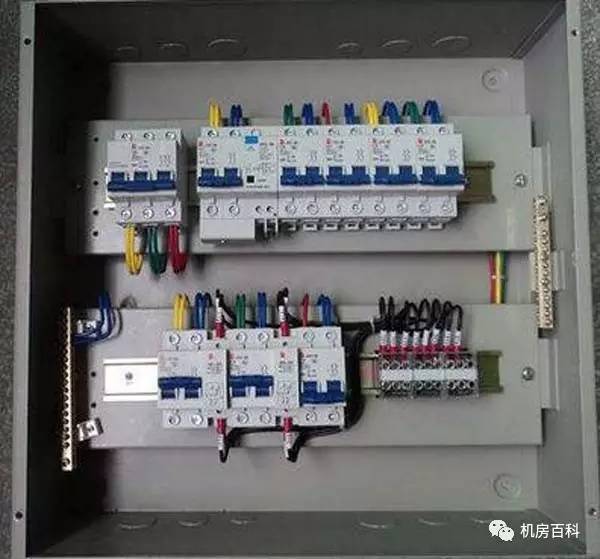

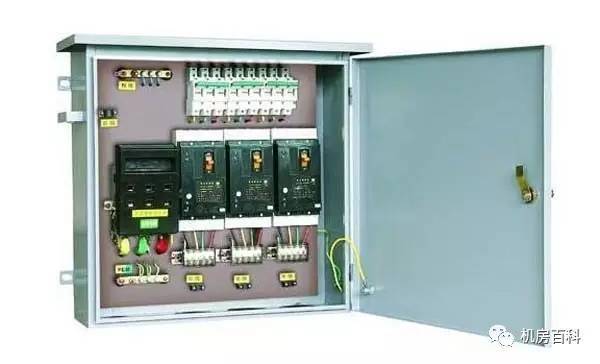

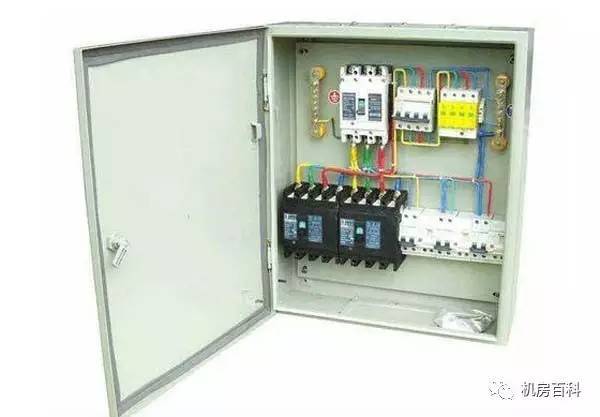

配電箱安裝要求

配電箱由不可燃材料制成；

開放式配電板可安裝在生產場所和辦公室，電擊風險低。

封閉柜應安裝在加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房及其他有高觸電風險或工作環境惡劣的場所。

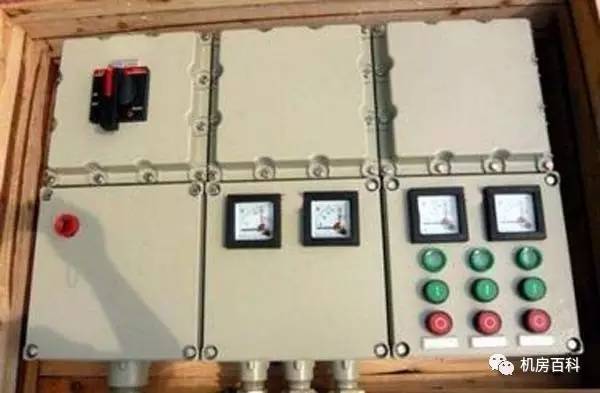

封閉或防爆電氣設施必須安裝在有導電粉塵或易燃易爆氣體的危險工作場所。

配電箱所有電氣元件、儀表、開關和電路應排列整齊，安裝牢固，操作方便。

落地安裝板(箱)底面應高出地面5 ~ 10毫米；

操作手柄中心的高度一般為1.2 ~ 1.5m；

箱前0.8~1.2m范圍內無障礙物；

保護線連接可靠。

箱外不得有裸露的帶電體；

必須安裝在箱體外表面或配電板上的電氣部件必須有可靠的屏蔽保護。

配電柜操作程序

(1)配電柜指船舶配電中心八個生產設備的正常運行。無關人員不得拉動板上的開關。

(2)發電機組啟動后，應使用電源屏加速開關進行手動慢速加速，直到發電機進入正常工作狀態，電壓和頻率達到規定值后，方可通電送電。

(3)配電板進入配電狀態后，不允許隨意拉動電源板加速開關。空氣開關的鎖定開關不得用于非緊急情況。

(4)發電機的并聯運行應嚴格按照并聯運行條件的要求和規定進行。應注意逆功率(逆流)和并聯運行故障現象。

(5)停機時，應先切斷發電機負荷，然后空載停機，不得帶負荷直接停機。

(6)接入岸電時，應先切斷岸電面板的電源開關，然后檢查接線和相序的正確性。確認無誤后，即可進行船岸功率轉換。嚴禁帶負荷運行。

(7)配電柜應定期進行清潔和維護，以保持設備處于良好的工作狀態。

(8)發電機工作時，工程師操作配電板時，應集中思想，小心操作，防止發生事故，否則將對人身事故負責。

(9)充放電板是船舶的應急配電板。值班工程師應經常檢查自己的工作情況，確保隨時有足夠的低壓電源，并通過板上的儀表掌握磁飽和穩壓器的工作情況。

(10)正常導航時，配電盤上的所有開關都應打開，以確保發電機可隨時啟動，并在需要時隨時投入使用。

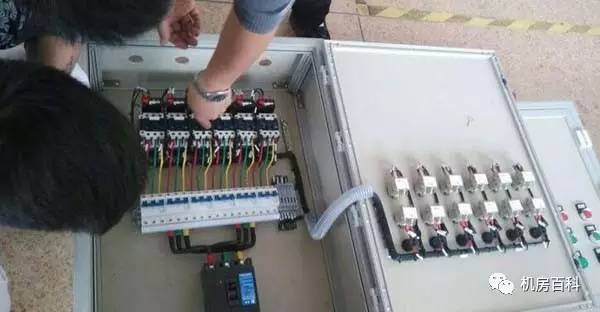

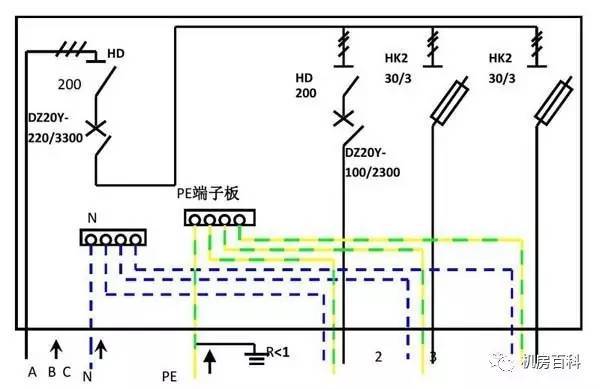

二次接線流程

1、根據原理圖，不要在同一位置接端子，不要用3根導線連接一個端子。如果有錯誤，那就不一樣了。我們只能根據示意圖逐一檢查。

(1)導體截面的選擇

主電源(交流220伏)電壓回路的線路為1.5平方毫米；當前循環使用2.5平方毫米。電池通常使用1.5平方毫米。

(2)接線時，檢查導線兩端的信號是否一致，以免造成不必要的錯誤。

(3)較重要的是理解原理圖和接線圖。

2.如果你是一個新手，你應該首先檢查圖紙，整理出你自己的想法，并且檢查圖紙是否有任何問題。如果你不明白，你可以先找出答案，這有助于劃線。然后我們開始布線。

二次接線施工要求:按圖紙施工，接線正確；電線和電氣部件應采用螺栓連接、拼接、焊接或卷曲等方式。，應牢固可靠，接線良好。線路整潔、清晰、美觀。導體絕緣良好，無損傷；機柜中的導體不應有連接器；電路號正確，字跡清晰。

電纜芯線截面的選擇也應滿足以下要求:

(1)電流回路:電流互感器的額定值應準確。此時，如果沒有可靠的依據，較大短路電流可以根據斷路器的電流容量來確定。

(2)電壓回路:當所有保護裝置和安全自動裝置運行時(考慮到發展，當電壓互感器負荷較大時)，從電壓互感器到保護和自動裝置屏的電纜壓降不超過額定電壓的3%。

(3)操作回路:在較大負荷下，從操作母線到設備的電壓降不得超過額定電壓的10%。

25

2、電流互感器二次繞組不允許開路，電壓互感器二次側不允許短路二次接線，應熟悉圖紙:

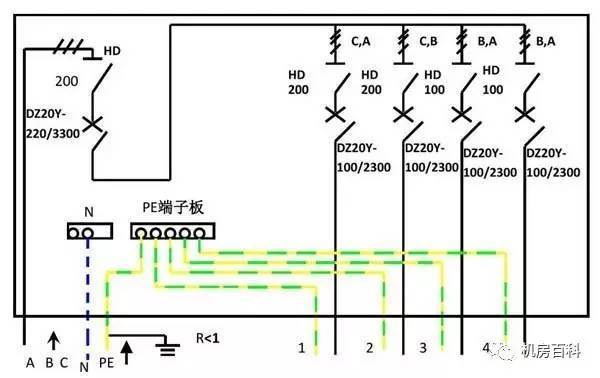

(1)原理圖(顯示各電路的工作原理和相互作用)。該圖很快顯示了次級電路中每個組件的連接模式，也顯示了與初級電路相關的連接)

(2)發展計劃

(3)端子框圖

(4)安裝接線圖
