功率配電箱，是一種配電箱。配電箱分功率配電箱和照明配電箱是配電系統的較終設備。配電箱是將開關設備、測量?jī)x器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上，根據電氣接線要求形成一個低壓配電裝置。樹木鳥類教育電氣設計視頻課程

配電箱分功率配電箱和照明配電箱是配電系統的較終設備。配電箱是將開關設備、測量?jī)x器、保護裝置和輔助設備組裝在一個封閉或半封閉的金屬柜內或屏幕上，根據電氣接線要求形成一個低壓配電裝置。在正常操作過程中，電路可以通過手動或自動開關接通或斷開。

如果出現故障或異常操作，借助保護裝置切斷電路或發出警報。測量?jī)x器可以顯示運行中的各種參數，也可以調整一些電氣參數來提示或發出偏離正常工作狀態的信號。它常用于各種發電、配電和變電站。

一、照明配電箱

壁掛式，終端配電，主要負載是照明電器，普通插座，小型電機負載等。，負載小，多為單相電源，也有三相電源但應用較少，總電流一般小于63A，單個出口電路電流小于15A。非專業人士通常被允許操作。

其次，功率配電箱

對于落地式安裝，主要負載是電力或照明和電力一起使用，為照明負載提供電力的大容量配電箱(超過63A等級，非終端配電，例如照明的上部配電配電箱)。通常只允許專業人員操作。

三、功率配電箱分類

3.1根據供電系統要求分類:

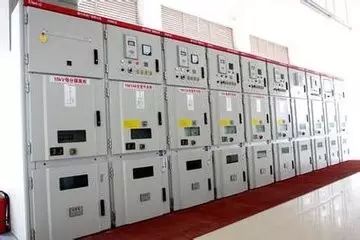

(1)一類配電設備統稱為配電中心。它們集中安裝在企業變電站的位置，將電力分配給不同位置的較低級別配電設備。該級設備靠近降壓變壓器，因此電氣參數要求較高，輸出電路容量較大。

(2)二次配電設備是電源配電柜和電機控制中心的統稱。當負載分散且電路較少時，使用功率配電柜。電機控制中心用于負載集中、回路多的場合。他們將電能從上部配電設備的電路分配到附近的負載。這類設備應提供保護、監控和負載控制。

(3)較終配電設備始終稱為照明功率配電箱。它們遠離供電中心，是分散的小容量配電設備。

3.2按結構特征和用途分類:

(1)固定面板類型開關柜，通常稱為開關板或配電板。面板蓋開關柜的敞開式，正面有保護功能，背面和側面仍可接觸帶電部分，保護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，變電站室內集中供電。

(2)保護型(即封閉型)開關柜，指低壓開關柜，除安裝表面外，所有側面均封閉。機柜的電氣部件，如開關、保護、監控和控制，都安裝在由鋼或絕緣材料制成的封閉外殼中，該外殼可以安裝在墻上或墻上。

機柜中的每個回路之間不能采取隔離措施，或者可以使用接地金屬板或絕緣板進行隔離。通常，門和主開關是機械聯鎖的。

此外，還有一個保護表類型開關柜(即控制臺)，面板上裝有控制、測量、信號和其他電器。保護類型開關柜主要用作工藝現場的配電裝置。

(3)抽屜類型開關柜。這種類型的開關柜采用鋼板制成的封閉外殼，進線和出線電路的電氣元件都安裝在可抽出的抽屜中，形成一個能完成某種類型供電任務的功能單元。功能單元通過接地金屬板或由塑料制成的功能板與總線或電纜分開，以形成總線、功能單元和電纜的三個區域。

每個功能單元之間也有隔離措施。抽屜類型開關柜具有高可靠性、安全性和互換性。它更高級開關柜，生產開關柜，大部分抽屜類型開關柜。適用于工礦企業和供電可靠性要求高的高層建筑，作為集中控制配電中心。

(4)電力和照明分配控制箱。大部分都是封閉式垂直安裝。由于使用場合不同，外殼的防護等級也不同。它們主要用作工礦企業生產現場的配電裝置。

四、特點、類型和功能

(1)便于電路故障時的管理和維護。

(2)配電箱和配電柜,配電盤、配電盤等。是成套設備，用于集中安裝開關、儀表等。

(3)普通配電箱由木頭或鐵板制成。

(4)配電箱目的:當然，停送電很方便，起到測量和判斷停送電的作用。

V.功率配電箱安裝

(1)配電箱由不可燃材料制成。

(2)開放式配電板可安裝在生產場所和辦公室，電擊風險低。

(3)封閉柜應安裝在加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房及其他有高觸電危險或工作環境惡劣的場所。

(4)封閉或防爆電氣設施必須安裝在有導電粉塵或易燃易爆氣體的危險工作場所。

(5)配電箱所有電氣元件、儀表、開關和電路應排列整齊，安裝牢固，操作方便。機柜(箱)應無灰塵、水和碎屑。

(6)安裝在地面上的柜(箱)底面應為50 ~ 100mm；高于地面；操作手柄中心的高度一般為1.2 ~ 1.5m；機柜(箱)前0.8~1.2m范圍內無障礙物。

(7)保護線連接可靠。

(8)柜(箱)外不得有裸露帶電體；必須安裝在機柜(箱)或配電板外表面的電氣部件必須有可靠的屏蔽保護。

六、電源配電箱產品介紹

(1)ABB MDS系列低壓配電箱:

主要用于660伏及以下的交流額定電壓，可作為分支配電或負載電源控制柜。內部開關采用ABB生產的IsomaxS系列塑殼斷路器，體積小，分?jǐn)嗄芰?qiáng)，結構緊湊，技術性能好。而且安裝簡單，使用安全可靠。它還廣泛應用于工礦企業、民用建筑、高層建筑、醫院、廣場、文體設施、住宅等現代建筑配電設備。

特點:箱體和支撐板采用優質、高強度、耐腐蝕的冷軋電解板制成。箱內設有A、B、C相主母線，用于連接支路的兩極或三級主斷路器，同時設有獨立的N、PE母線；該系列電箱的上下密封板可自由拆卸，便于現場安裝時配合線槽使用或開啟。電纜法是所有布線的首選。

功能:保護過載和短路。

(2)XLL2低壓成套開關設備:

XLL2低壓成套開關設備(以下簡稱設備)適用于冶金、礦山、石油、化工、紡織、建材、機械加工、交通、酒店、餐飲等用電用戶的50Hz交流電、400V額定工作電壓、630A額定工作電流的配電系統，用于電力、電機控制和照明。

七、電源配電箱選擇方案

電力儀表旨在滿足電力系統、工礦企業、公共設施和智能大型公共建筑的電力監控和電力管理需求。它能精確測量所有常用的功率參數，如三相電壓、三相電流、有功功率和無功功率。

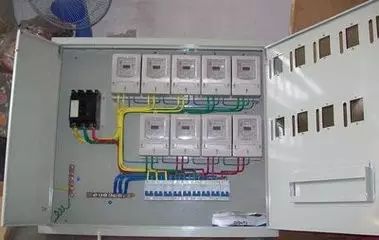

(1)1)DDS 1352和DDSF1352安培計在配電箱中的應用:

功率、頻率、功率因數和四象限電能通過高清晰的液晶顯示器顯示，測量?jī)x器參數和電網系統運行信息。電能表、型號的功能多種多樣，價格也不同，電能計量方案也多種多樣。因此，應進行合理選擇，以實現更好的性價比。

根據住房和城鄉建設部第114號文件，大型公共建筑的能源消耗數據是分類和單獨計量的，電力是根據電力消耗、照明和插座消耗、空調消耗和特殊消耗單獨計量和管理的。因此，DDS1352或DDSF1352電表可用于宿舍、商店和病房等需要以經濟核算單位計量的場所。

DDS1352單相電流表，用于單相電能計量，DIN35mm導軌安裝，1個模塊寬度。

(2)DTSF1352電表在動力箱中的應用

(即寬度為18毫米)，一次較大單相電流為30A，精度為1.0級。它的優點是體積小、價格低，缺點是沒有通信功能和沒有聯網。

還為DIN35mm導軌安裝了DDSF1352單相電流表，寬度為4個模塊，一次較大單相電流為80A，精度為1.0級。具有分時多費率峰、平、谷電能計量功能，采用RS485接口、Modbus協議或DL/T645協議，可聯網。它主要用于測量單相電能，通常在配電箱以內。

對于用電設施，應根據燈具和插座的用電量、用電量、空調用電量和特殊用電量進行單獨計量。根據樓層或功能區對學校教室、醫療病房和酒店房間進行計量時，可使用DTSF1352或ACR120EL安培計。

DTSF1352三相四線制電流表用于測量三相電能。它具有多分時測量峰、峰、平、谷電能的功能。DIN35mm導軌的安裝寬度為7個模塊?？砂惭b在照明箱或電源箱內，可一次接三相電能。

(3)3)ACR系列多功能電表在配電柜中的應用:

電流互感器可以收集80A和80A以上的電流，精確度為0.5級。

采用ACR120EL多功能電表。電流表為嵌入式，可安裝在電源箱或低壓出線柜的門板上。面板尺寸為80毫米×80毫米，規格為220/380伏和5A。電流通過互感器連接，精度為0.5級。它可以測量電流、電壓、功率、頻率、功率因數、四象限電能等電參數。用Modbus通信協議。

對于一些重要場合的諧波檢測，可以使用ACR230ELH多功能儀表。對于進線電路或重要出線電路，ACR230ELH多功能儀表嵌入在配電柜門板中，面框尺寸為96 mm× 96 mm。除測量所有電氣參數外，ACR 230ELH多功能儀表還具有較大需求、31倍電流、電壓諧波分量、電壓峰值系數、電流K系數、電話波形因數、電流-電壓不平衡、正負零序分量分析等功能。

(4)系統聯網

該功率表可以單獨作為內部管理表使用，代替大量傳統的模擬表，也可以作為電力監控系統的前端設備，實現遠程數據采集和控制。符合行業標準的RS485通信接口，組網簡單方便，是SCADA系統集成的理想選擇。

大型公共建筑用電管理系統可以根據現場情況，采用現場總線和光纖環網、以太網或無線等組網方式，實現用電集中抄表和用電分戶計量的功能。該系統以計算機、通信設備和現場電能表計量裝置為基本工具，為實時數據采集、遠程管理和控制提供了基礎平臺。它可以與檢測和控制設備組成一個復雜的電源監控和電源管理系統。該系統主要采用分層分布式計算機網絡結構、變電站控制管理和網絡。

(5)電能管理系統

通信層和現場設備層。

電表通過屏蔽雙絞線互連，與通信服務器、交換機、工業計算機等形成后臺監控和管理系統。實現配電系統的監控和電能分項計量的管理。系統的主要功能:

1)實時采集和顯示運行參數，如電壓、電流、功率、功率因數、有功功率等。，為正常運行時的計量管理和事故時的故障原因分析提供依據。

2)監控電氣設備的運行狀態，如高壓、低壓進線斷路器等各種開關的當前開/關狀態，以及運行是否正常。如果發現任何故障，它將自動發出警報。

3)記錄并統計大樓內所有設備的用電量，包括用電量、照明及插座用電量、空調用電量、特殊用電量及其他用電分項計量和分時復合費率計量，并能生成用電計量報表供用戶查詢使用。
