鋼結構作為傳統的結構形式，具有施工方便、速度快、強度大、自重小、抗震和抗動載能力強等優點。它越來越廣泛地應用于各種大跨度、超高、超重型廠房的結構設計中。樹木鳥類教育電氣設計視頻課程

該類廠房大多采用門式鋼架結構和鋼結構柱網框架結構，屋面和墻體結構均為壓型鋼板和夾芯板。對于機電安裝專業，與傳統的磚混結構或框架結構建筑相比，每個分項工程在隱蔽階段和設備安裝階段的施工工藝都有很大的不同。探索和制定切實可行的施工方案，實施工藝標準，無疑對實現整個電氣工程的進度、安全和質量目標至關重要。

一、施工難點

從選擇鋼結構建筑形式的目的、建筑的目的、鋼結構的特點和施工要求等角度出發。，電氣工程的實施主要有以下困難:

(1)施工作業高度高。為了滿足生產、儲存和運輸?shù)男枰?，廠房大多為單層、大跨度和高層建筑。電氣施工中，管道、橋梁和燈具的安裝需要大量的高空作業，這將對施工質量產生很大的影響，對安全提出了很高的要求。

(2)工期緊。如上所述，鋼結構廠房建設速度較快，由于機電專業本身的特點，主要作業區域大多集中在項目的中后期。因此，為了保證工期，必須制定合理的進度、人員和材料動員計劃，并嚴格執行，及時整改。

(3)專業管線復雜。作為以生產為主體的工業建筑，廠房內的專業管道極其復雜。除了傳統的配電和信息傳輸線路之外，物質傳輸、控制系統、內聯網甚至保密通信系統都可能穿過它們。再加上缺乏可靠的固定位置，這些都給管道的綜合布置、支架的設置和管道的安裝帶來了很大的困難。

(4)技術要求高，許多傳統結構建筑中常見的施工方法在這里無法實施，特別是設備和管道的安裝和鋪設方法差異很大，這就要求施工人員和技術人員積極探索新的安裝方法。同時，安裝高度的大幅增加也對吊裝技術提出了更高的要求。

二。技術措施

針對上述困難，應采取以下技術措施:

(1)制定切實可行的高空施工計劃，緊跟土建專業進度，把握較佳施工時機。對于可以在地面上進行的施工，集中在地面上，減少高空作業的工作量，降低施工難度。

(2)通過設計優化和施工深化，減少工作量，特別是高空作業的工作量。同時，應優先考慮易于安裝、安全可靠的設備和材料。應參考相關工程施工經驗，確定合理方便的安裝方法，提高工作效率。

(3)制定詳細的勞動計劃。施工工期緊張時，場館內人員應確保能分成幾個小組同時推進。積極創造施工條件，在成品保護可以實施的前提下，可以與土建專業同時進行或在其施工前進行。

(4)利用現有的施工設備和結構架設工作面，如安裝燈具的橋式起重機。工廠兩側的高空作業腳手架將在鋼結構梁下方生根或直接在鋼梁上鋪設腳手板，以減少操作平臺的架設時間。同時，降低貨架的架設高度，減少事故發生的可能性。

(5)確保配電室和其他設備室的土建工程按時完成和移交，為后期調試創造機會。嚴格控制設備進場時間，提前檢查、選擇和確認設備材料價格。

三、電氣施工節點方法

描述了電氣專業各子項目的一些有代表性的節點實踐。

3.1復合彩鋼板墻的電氣安裝

3.1.1電氣配管彩色鋼板墻配管主要分為暗配管和明配管。其中，暗配管應在所有鋼結構梁及橫、縱檁條安裝完畢后，外墻板安裝完畢前完成，穿管檁條部分用開孔器打孔。在內墻板安裝過程中，施工人員應配合彩鋼板安裝隊對箱體和管道穿墻進入橋架的部位進行定位，事先在彩鋼板上開孔，并確保箱體的開口位置在彩鋼板的槽處。從墻壁延伸到橋梁的管道長度應保證在10厘米左右，然后在橋梁安裝時連接到橋梁。

彩鋼板墻的外露管道可以用鉚釘和歐姆卡直接固定在墻上。固定點應在彩鋼板的波峰上。鉚釘?shù)倪x擇應滿足強度要求。

3.1.2橋梁安裝

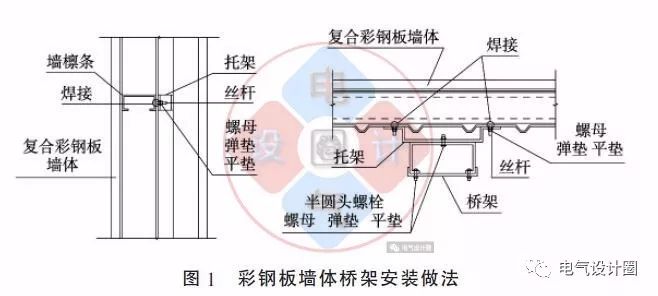

彩鋼板墻豎橋的安裝應根據橋的寬度提前進行，內墻板安裝前，在墻的橫檁條上焊接兩根螺桿。內墻板安裝時，螺桿應配合開口引出，然后用螺母將橋架兩端分別固定在螺桿上，較后將橋架固定在支架上，如圖1所示。這里施工時要注意支架的間距。一般設計和規范要求間距在1.5~2m之間。由于墻體的水平檁條間距基本在2m左右，因此可以滿足這一要求。

3.1.3 配電箱安裝

從美觀和安裝簡單的角度來看，彩鋼板墻配電箱的安裝應盡可能采用開放式安裝。兩個角鋼支架垂直焊接在墻體的水平檁條上，角鋼平面粘貼在內墻板上，螺桿按配電箱的高度和尺寸分別焊接在兩個角鋼支架的上部和下部。

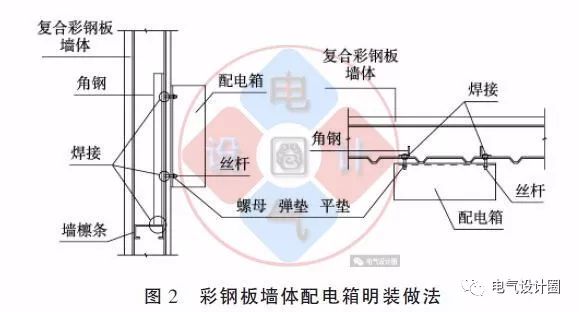

內壁面板是封閉的。滿足安裝條件后，對準螺桿并在配電箱背板上鉆孔。使用螺母將配電箱固定在螺桿上，如圖2所示。配電箱隱蔽安裝的方法類似于開放式安裝。角鋼也用作支撐，箱體側面用螺栓與角鋼支撐固定。螺栓也可以用來固定角鋼支架和水平檁條。

彩鋼板墻配電箱明裝法

3.2結構鋼柱和鋼梁的電氣安裝

結構鋼柱和鋼梁是建筑中重要的承重結構。在安裝電氣設備時，應首先考慮結構要求，以確保結構安全。在結構專業允許且對結構影響較小的情況下，焊接固定支架無疑是較省時、省力、可靠的安裝方法。

當然，如果不能進行焊接，采用抱箍也能有效地滿足設備安裝的需要。

3.2.1橋梁安裝在工字梁柱上

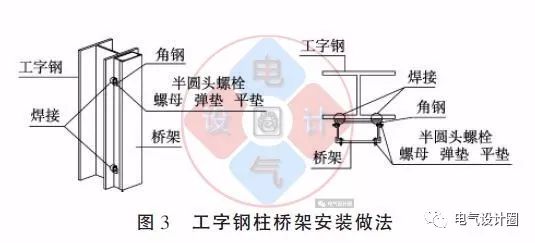

豎橋用角鋼固定。在鋼柱高度相同的情況下，焊接兩段內側向內的角鋼，角鋼之間的距離應與橋梁的寬度相適應。安裝時，橋架埋在兩段角鋼中，橋架側面用半圓頭螺栓固定在角鋼上，如圖3所示。

廠房四周的橫橋安裝有綜合支架，固定在廠房的吊車游梁和框架梁上。對于沒有上述鋼結構梁的區域，應通過結構專業在鋼結構柱上增設牛腿，并架設輔助梁來固定綜合支撐。

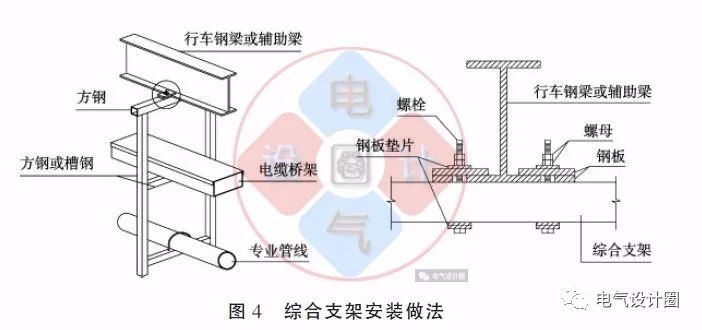

復合支架一般由方鋼制成，在荷載允許且懸掛后外觀不變形的情況下，其框架也可由槽鋼制成。安裝時，支架應吊在鋼結構梁下，支架頂部的鋼板和方鋼橫臂用螺栓緊固在鋼梁的兩側。與鋼梁厚度相同的鋼板應墊在夾緊鋼板和方鋼之間，以平衡應力。螺栓和鋼板的選擇應滿足強度要求，如圖4所示。橋架等專業管線通過螺栓和U型卡固定在綜合支架上。

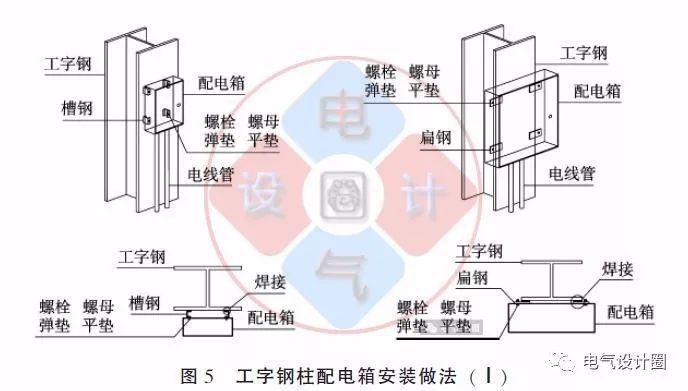

3.2.2 配電箱安裝當配電箱的寬度小于鋼柱時，應根據配電箱的安裝高度和尺寸將四段槽鋼相應固定在鋼柱上。槽鋼的底面朝外，一側焊接在鋼柱上，另一側用配電箱螺栓鉆孔固定；當配電箱的寬度大于鋼柱的寬度時，將四段扁鋼固定在鋼柱上對應配電箱的位置，將扁鋼平面粘貼在鋼柱上，一段與之焊接，另一段伸出鋼柱，用螺栓配電箱固定鉆孔，如圖5所示。

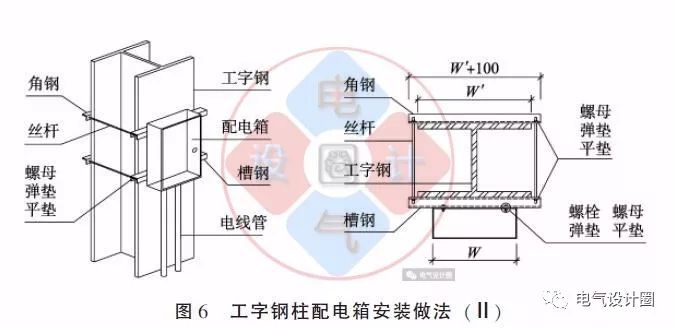

當鋼柱不允許焊接時，支架可由槽鋼和角鋼制成(如圖6所示)。將槽鋼和角鋼放在工字鋼柱的前后兩側，用通絲螺釘分別連接槽鋼和角鋼的兩端，根據安裝高度和尺寸配電箱選擇合適的高度將鋼柱緊固，然后在槽鋼支架上鉆孔固定配電箱。

鋼柱上的管子應先用電鉆鉆孔，然后用鉚釘和歐姆表固定。管道也可以固定在支架上。

3.3屋頂檁條上的電氣安裝

3.3.1燈具安裝

大跨度鋼結構廠房的屋面檁條多為C型、Z型和I型。燈具的固定方法一般相似，安裝方法可以是鏈?zhǔn)狡鹬貦C(jī)和管道起重機。使用管道吊架安裝時，將四根支管的一端固定在金屬鹵化物燈上，另一端穿過槽鋼的側面。用螺母緊固槽鋼的內側和外側。同時，為了防止螺母因燈的長期晃動而松動，應在內側另外安裝一個防松螺釘。槽鋼的底面用兩個螺栓固定在c型鋼和Z型鋼的平面上。對于工字鋼，槽鋼的另一側與其嚙合，然后用螺栓固定。如果負載允許，夾具也可以用角鋼固定。

3.3.2電氣管道

為確保施工安全和提高工作效率，安裝在屋面下的電線和管道應優先選用JDG鋼管。

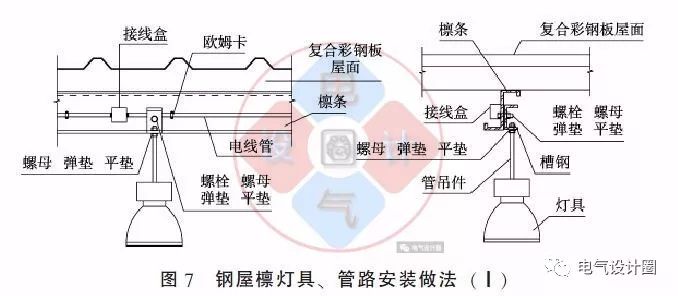

在深化管線路線的設計和施工中，應盡可能與屋面檁條的安裝方向平行，以便電氣管道和接線盒可以沿檁條安裝，并直接固定在型鋼的側面或下表面。如圖7所示，用歐姆卡和帶有機械螺釘?shù)慕泳€盒固定電線管。管道敷設方式安裝方便，固定點間距可根據規范要求和現場實際情況自由設定。

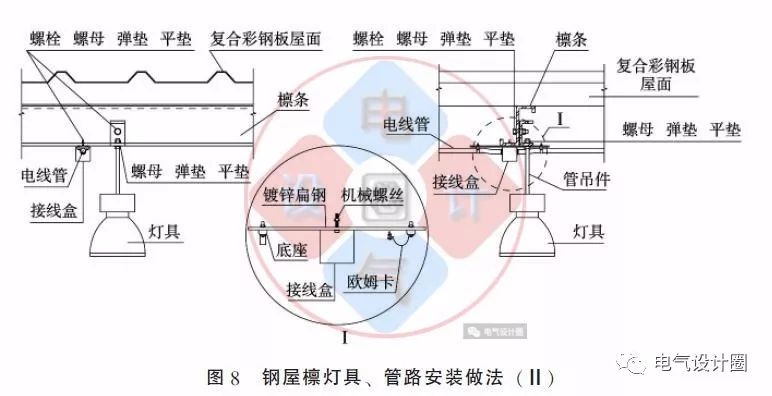

由于回路控制和回路劃分的需要，不可能沿屋面檁條的安裝方向設置所有管道的方向，總會有一些管道的安裝方向垂直于屋面檁條。在這種情況下，電氣管道和接線盒仍然由歐姆卡和機械螺釘固定，但是固定點只能設置在每個檁條垂直于管道方向的下表面上。由于檁條下表面的接觸面積有限，當接線盒安裝在檁條下方并與檁條固定時，進入接線盒的管道沒有多余的固定位置。此時，需要增加額外的固定措施。電線盒底部可增加一根長約40厘米的-25×4鍍鋅扁鋼，與電線盒一起固定在檁條下。扁鋼兩端安裝歐姆卡固定進入接線盒的管道，從而在接線盒兩端增加管道固定點，有效解決了JDG管不能牢固固定在接線盒上的問題，滿足了施工規范對開口管夾設置位置和間距的要求，如圖8所示。同樣，當接線盒位于前后固定點中間的懸空位置時，通過上述措施，接線盒和電線管可以有效地連接成一體，較大限度地降低接線盒脫落和接頭變形的可能性。該方法也可很好地應用于民用建筑室外雨棚照明工程的管道施工。

3.4球形格柵的電氣安裝

當電網在地面上組裝時，應開始球形電網上的電氣安裝。線材和管材首選JDG鋼管。在地面施工階段，應完成所有網格中橋梁的安裝、照明電路的管道穿線以及其他電力和消防管道的安裝。當電網升高到位后，它應該與其他部分的線路連接。

3.4.1電氣管道和橋架的安裝

電氣管道采用30cm ∟30×30角鋼作為支撐，角鋼的下端用u形夾固定在網架的下弦，電線管用歐姆夾固定在角鋼的上端。

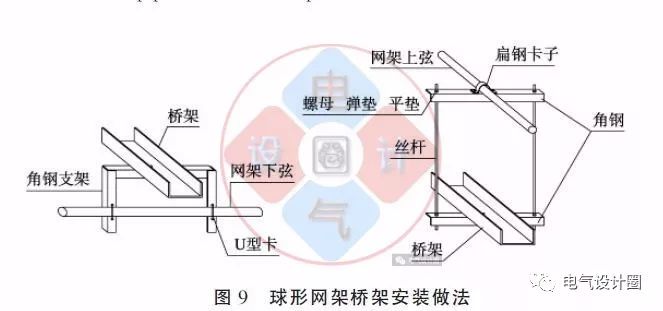

在索橋的安裝中，首先用角鋼制作一個30厘米高的門式支架，支架的兩條腿通過U形夾卡在網架的下弦上，橋通過半圓頭螺栓固定在角鋼支架的橫梁上。當網架下弦桿之間的間距不足以滿足支架之間的間距要求時，可增設吊架。吊架用扁鋼制作的歐姆卡將角鋼梁的中部固定在網架上弦上，角鋼兩端的固定線與下方的另一根角鋼梁連接，橋架固定在角鋼上，如圖9所示。由于網架上弦的吊架只起到輔助下弦支架承重的作用，下弦支架在橋梁安裝后完全可以滿足防晃要求，所以吊架不會采取防晃措施。

3.4.2燈具安裝

球形網架上的夾具以掛鉤的形式固定。圓鉤由φ8圓鋼制成，在鉤的根部留有約5厘米與網格球焊接。網架吊裝前，圓鋼鉤焊接在網架下弦球上，圓鋼焊接在兩側，以保證足夠的強度。

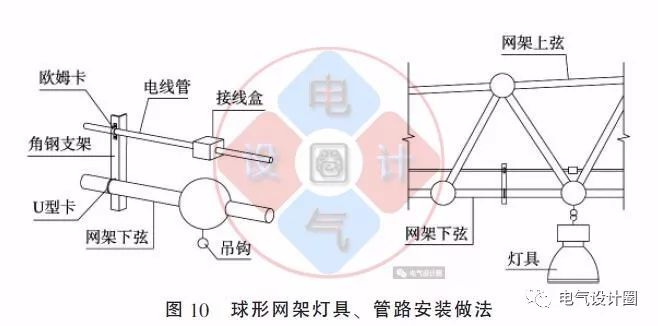

安裝燈具時，將燈具掛鉤掛在圓鋼掛鉤上，燈具掛鉤應裝有鎖緊裝置，以防脫落。接線盒位于下弦球上方，并通過金屬軟管與燈連接，如圖10所示。由于金屬鹵化物燈重量很重，這種安裝方法也能保證燈的穩定性。

3.5屋頂防雷裝置的安裝

作為以鋼結構為主的廠房，它是一個連接性好的大型等電位體。鋼柱可作為防雷引下線，屋頂?shù)匿摲鍪挚勺鳛楸芾讕?。本文主要討論屋頂安裝防水網的方法。

根據車間的不同功能和重要性，一些車間可以直接使用滿足厚度要求的金屬屋面作為接閃器，而另一些車間需要避免屋面結構和防水受到雷擊的破壞，因此此類車間的屋面避雷網往往設計為開放式安裝。眾所周知，在屋頂上使用防水網的傳統方法是在混凝土墩上嵌入一個支架來固定防水導線。

這種方法不適合用巖棉保溫的屋頂，因為混凝土墩自重大，巖棉容易變形。用這種方法施工后，成品外觀很差，大部分橋墩扭曲傾斜，避雷針不直。此外，后期在屋頂制作混凝土墩時，材料的運輸也是一個大問題。

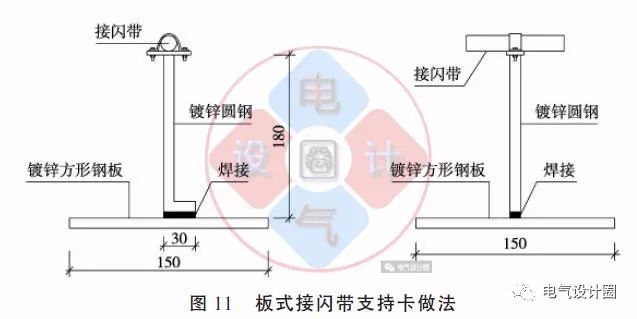

鑒于上述困難，可參考相關圖集，使用板式支撐卡作為避雷針的支撐。也就是說，底板采用150毫米×150毫米鍍鋅方鋼板，中心焊接18厘米鍍鋅圓鋼支撐卡，如圖11所示。

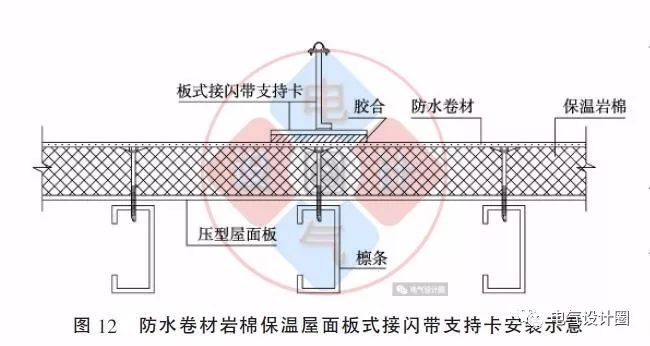

安裝時，將方形鋼板按間距要求粘在屋面防水卷材上，然后將外露的泛水網圓鋼固定在卡子上。如圖12所示，要求放置板支撐卡的防水卷材與保溫層和下頂板牢固粘結。這種方法有效地避免了因基礎傾斜造成的裸露閃絡網的變形，同時預制支撐卡在屋面防雷施工中安裝運輸非常方便，一舉兩得。
