高壓環網開關柜是目前常用的環網之一。由于其優點，當選擇高電壓開關柜時，它將更受歡迎。高壓環網開關柜有什么優點？今天的介紹如下:

1.投資儲蓄。

一個負荷開關和熔斷器柜的平均成本超過10，000元。如果采用KYN系列手車真空斷路器柜，費用將達數萬元。如果要求分?jǐn)嗄芰?0kA，真空手車式開關柜每臺10萬元以上，如果更換負荷開關和限流熔斷器，預計短路電流也切斷到50kA，但投資僅1萬元以上。

2.用負載開關限流保險絲給變壓器供電。

變壓器的保護有時甚至優于斷路器的保護，主要是由于熔斷器切除和短路的快速和有限的電流效應，這極大地有利于同一電路中的其他元件，即不再考慮動態和熱穩定性的要求。

3.變壓器可以得到充分保護。

負荷開關熔斷器柜饋電變壓器應采用全范圍保護限流熔斷器。全量程保護熔斷器是一種新型限流熔斷器，能夠可靠地切斷融熔電流和額定開關電流之間的任何故障電流，保護過流范圍非常寬。當然，為了更好地保護變壓器的過載，可以另外安裝電流互感器，并且負載開關的跳閘機構可以由保護裝置操作。負載開關關閉過載電流，保險絲負責關閉稍大的故障電流。這兩種開關電流的交點稱為開關電流。由于過載跳閘和熔斷的誤差范圍，開關電流也有一定的范圍。過載跳閘動作負載開關用于切斷小于切換電流的開關，保險絲用于切斷大于切換電流的開關，以恢復變壓器并獲得完全過流保護。然而，用熔斷器保護變壓器過載是非常困難的，因為全范圍保護不是指變壓器過載的全范圍保護，而是指相對較大的熔斷器保護范圍，例如熔化電流為125安培，50kA被切斷，這并不意味著電流可以從125安培保護到50kA，而是在超過一定倍數的熔化額定電流后開始熔斷，因此很難保護變壓器過載。因此，變壓器過載應在低壓側進行。變壓器低壓出口處的主開關保護變壓器免受過載。只要低壓側過載，高壓側就不會過載。如果變壓器在高壓側進行過載保護，如上所述，電流互感器、電流繼電器和中間繼電器作用在高壓側負荷開關跳閘裝置上，不能被全量程保護熔斷器誤導，使變壓器不能得到過載保護。

4.體積小，占地面積小。

對于高層建筑來說，可以說寸土寸金，因此由環形網絡機柜組成的交換站占用的土地更少，無形中帶來了更大的投資效益。

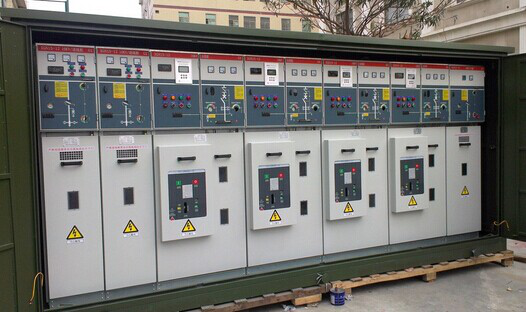

更有價值的是，小型環網柜集中在一個盒子里，形成一個環網柜，可以放在建筑物旁邊，也可以簡單地放在路邊，不占用用戶的建筑面積，給用戶帶來更大的好處；另外，供電部門管理方便，事故不需要進入用戶的大樓，維護方便。

環網交換站可以作為城市共享交換站，給供電部門的管理帶來了更大的方便，也擴大了供電范圍。

5.易于安裝和擴展。

一般環網開關柜安裝很方便，有些不需要挖基槽，只要用膨脹螺栓固定20#槽鋼，環網柜就固定在槽鋼上。室外環網開關站為防止進水，采用400mm高的基礎墩，然后在基礎墩上架設設備基礎槽鋼。

當電氣設備的數量增加時，增加一個環形網絡機柜也是非常方便的，只要附加的機柜與原始機柜并置并且連接水平總線。

6.恢復供電的時間很短。

由環網連接供電的每個開關站(或用戶變電站)設有智能測控模塊，電源側變電站主控制室設有環網監控分站。使用光纜或五種雙絞線實現智能網絡管理。值班人員不用出門就能觀察環網的運行，完成故障判斷、故障隔離、網絡重構和負荷分配?？梢钥焖俑綦x環網故障段，并快速恢復系統供電。當然，為了達到這個目的，除了在網絡中的每個開關站安裝智能測控模塊外，主電路還應配備電流互感器來檢測電流。負載開關采用電動操作機構，工作電源由電源側的電壓互感器獲得。

有些人認為徑向供電是可靠的。這是一種慣性思維。一旦徑向供電電纜出現故障，需要很長時間才能消除。環網供電采用故障隔離方式，最好能快速恢復供電。有鑒于此，環形電源滿足二次負載不成問題。這就是它被越來越廣泛使用的原因。
